| ||||||||||||||||||||||||||||||
Скачать ГОСТ 3594.13-93 Глины формовочные огнеупорные. Метод определения оксида алюминияДата актуализации: 01.06.2025
| ||||||||||||||||||||||||||||||
| Обозначение: | ![]() ГОСТ 3594.13-93 |
| Статус: | действующий |
| Название рус.: | Глины формовочные огнеупорные. Метод определения оксида алюминия |
| Название англ.: | Moulding refractory clays. Method for determination of aluminium oxide |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 01.07.2023 |
| Дата издания: | 04.10.1994 |
| Дата введения: | 01.01.1995 |
| Код ОКП: | 419100 |

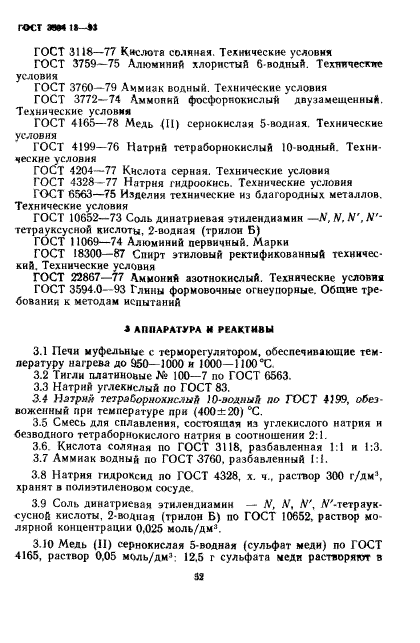

| Нормативные ссылки: | ГОСТ 61-75; ГОСТ 83-79; ГОСТ 199-78; ГОСТ 1277-75; ГОСТ 3118-77; ГОСТ 3759-75; ГОСТ 3760-79; ГОСТ 3772-74; ГОСТ 4165-78; ГОСТ 4199-76; ГОСТ 4204-77; ГОСТ 4328-77; ГОСТ 6563-75; ГОСТ 10652-73; ГОСТ 11069-74; ГОСТ 18300-87; ГОСТ 22867-77; ГОСТ 3594.0-93 |

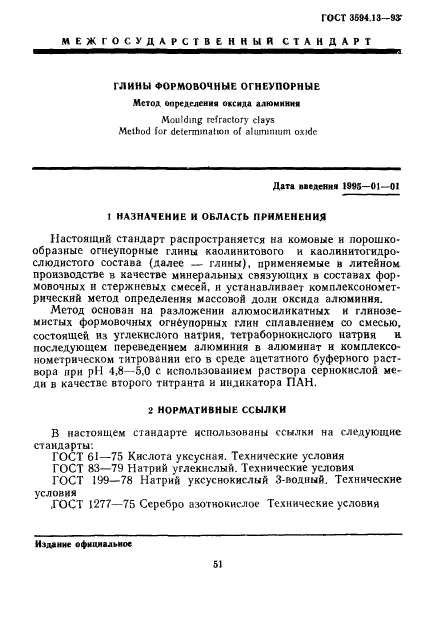

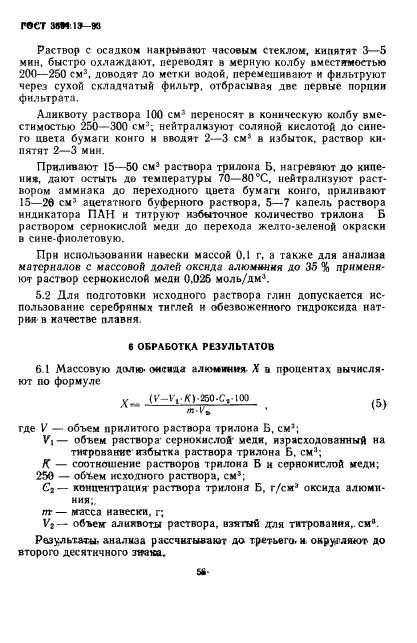

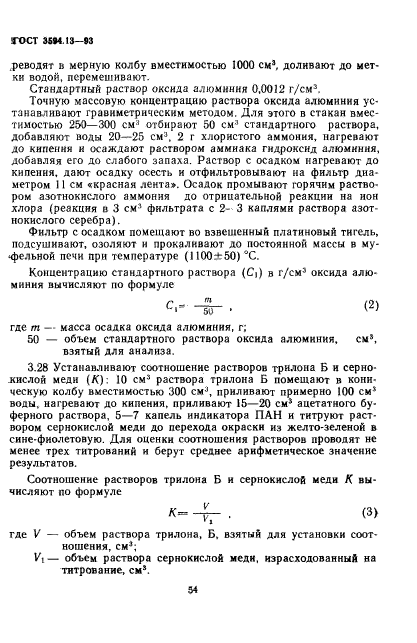

| Область применения: | Настоящий стандарт распространяется на комовые и порошкообразные огнеупорные глины каолинитового и каолинитогидрослюдистого состава (далее - глины), применяемые в литейном производстве в качестве минеральных связующих в составах формовочных и стержневых смесей, и устанавливает комлексонометрический метод определения массовой доли оксида алюминия. Метод основан на разложении алюмосиликатных и глиноземистых формовочных огнеупорных глин сплавлением со смесью, состоящей из углекислого натрия, тетраборнокислого натрия и последующим переведением алюминия в алюминат и комплексонометрическом титровании его в среде ацетатного буферного раствора при рН 4,8-5,0 с использованием раствора сернокислой меди в качестве второго титранта и индикатора ПАН |
| Расположен в: | |
