Скачать ГОСТ 32484.4-2013 Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек

Дата актуализации: 01.06.2025

ГОСТ 32484.4-2013

Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек

Обозначение:	ГОСТ 32484.4-2013
Статус:	действующий
Название рус.:	Болтокомплекты высокопрочные для предварительного натяжения конструкционные. Система HV - комплекты шестигранных болтов и гаек
Дата актуализации текста:	01.01.2021
Дата актуализации описания:	01.07.2023
Дата регистрации:	14.11.2013
Дата издания:	02.10.2014
Дата введения:	01.07.2015
Код ОКП:	161000;168000
Содержит требования:	EN 14399-4:2005

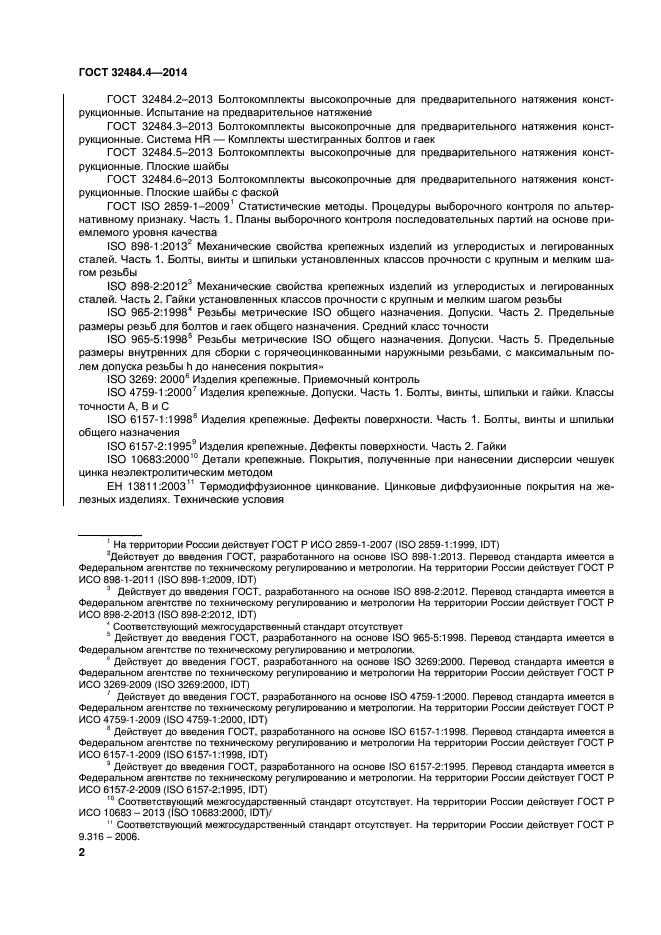

Нормативные ссылки:	ISO 898-1:2013;ISO 898-2:2012;ISO 965-2:1998;ISO 965-5:1998;ISO 3269: 2000;ISO 4759-1:2000;ISO 6157-1:1998;ISO 6157-2:1995;ISO 10683:2000;ГОСТ 9.306-85;ГОСТ 9.307-89;ГОСТ 8724-2002;ГОСТ 9454-78;ГОСТ 15150-69;ГОСТ 32484.1-2013;ГОСТ 32484.2-2013;ГОСТ 32484.3-2013;ГОСТ 32484.5-2013;ГОСТ 32484.6-2013;ГОСТ ISO 2859-1-2009;ГОСТ Р ИСО 2859-1-2007;ГОСТ Р ИСО 898-1-2011;ГОСТ Р ИСО 898-2-2013;ГОСТ Р ИСО 3269-2009;ГОСТ Р ИСО 4759-1-2009;ГОСТ Р ИСО 6157-1-2009;ГОСТ Р ИСО 6157-2-2009;ГОСТ Р ИСО 10683-2013;ГОСТ Р 9.316-2006;EN 13811:2003

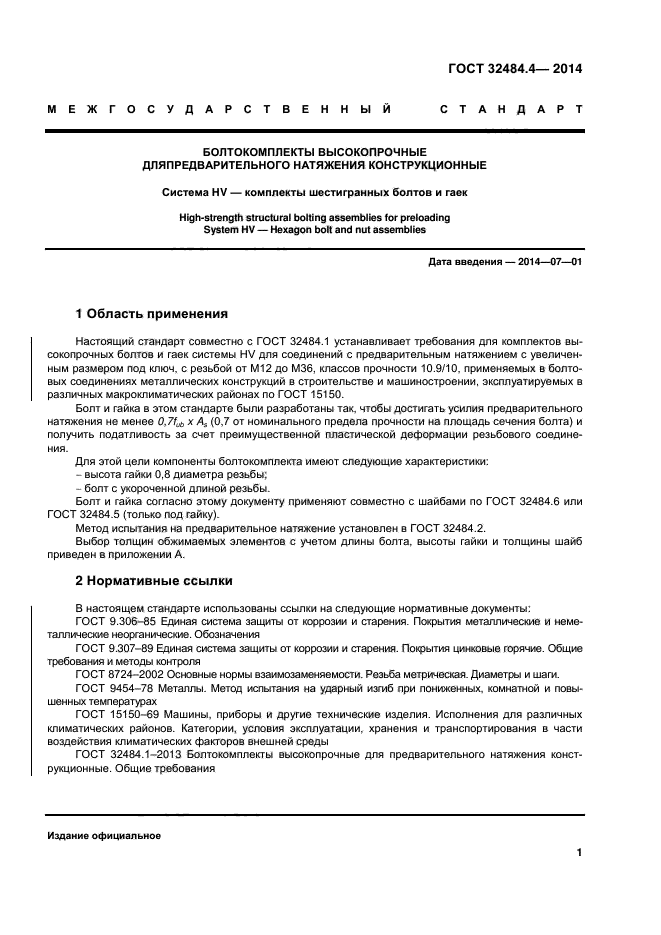

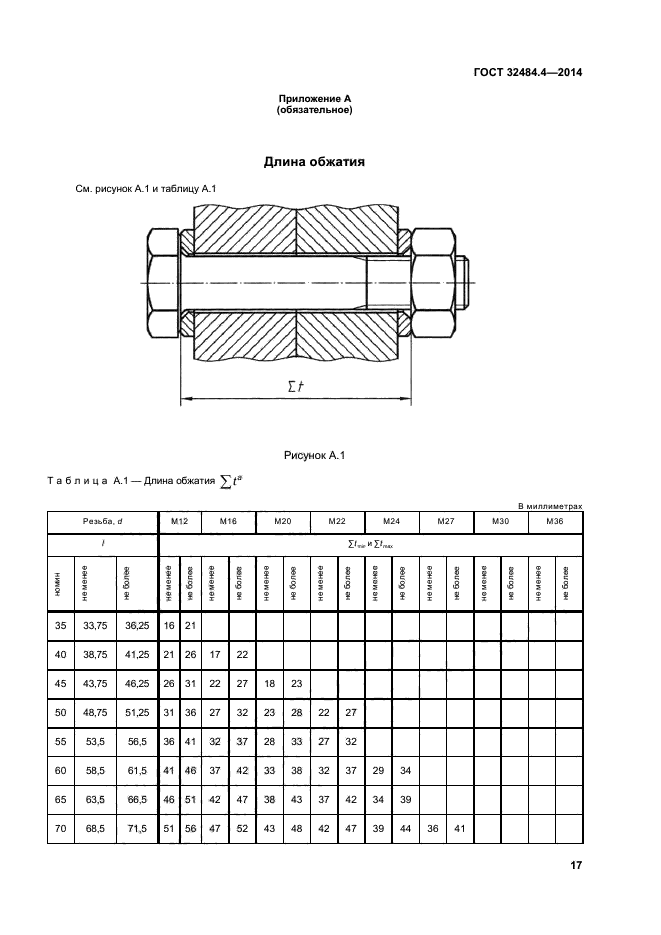

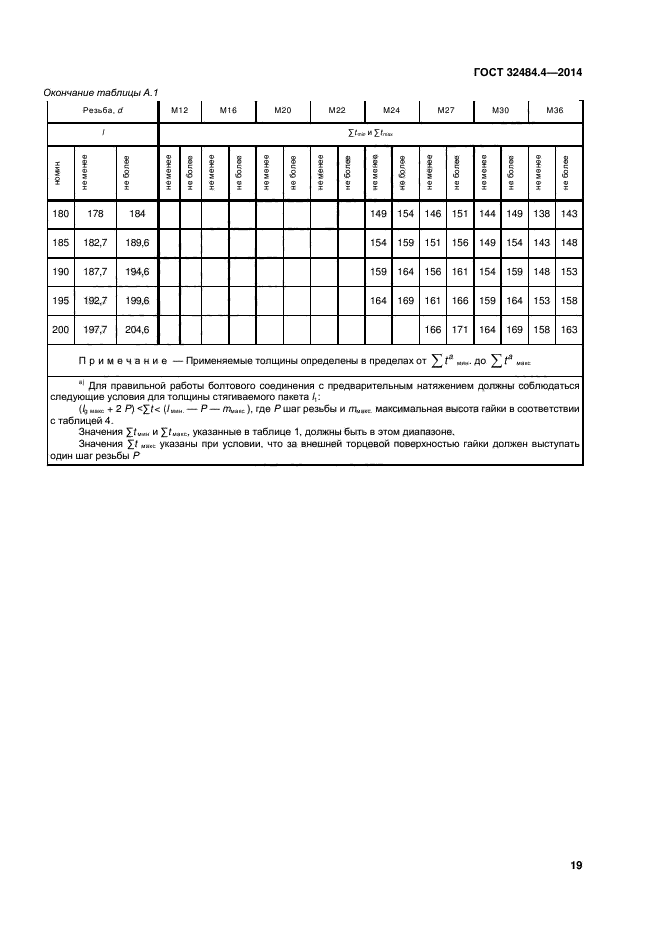

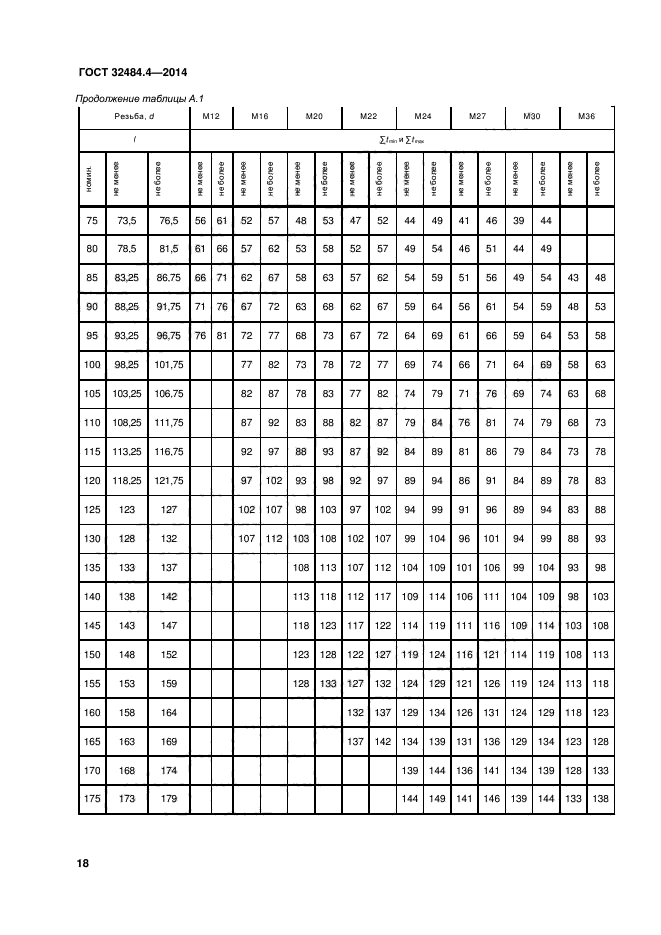

Область применения:	Настоящий стандарт совместно с ГОСТ 32484.1 устанавливает требования для комплектов высокопрочных болтов и гаек системы HV для соединений с предварительным натяжением с увеличенным размером под ключ, с резьбой от М12 до М36, классов прочности 10.9/10, применяемых в болтовых соединениях металлических конструкций в строительстве и машиностроении, эксплуатируемых в различных макроклиматических районах по ГОСТ 15150. Болт и гайка в этом стандарте были разработаны так, чтобы достигать усилия предварительного натяжения не менее 0,7fub x As (0,7 от номинального предела прочности на площадь сечения болта) и получить податливость за счет преимущественной пластической деформации резьбового соединения. Для этой цели компоненты болтокомплекта имеют следующие характеристики: - высота гайки 0,8 диаметра резьбы; - болт с укороченной длиной резьбы. Болт и гайка согласно этому документу применяют совместно с шайбами по ГОСТ 32484.6 или ГОСТ 32484.5 (только под гайку). Метод испытания на предварительное натяжение установлен в ГОСТ 32484.2. Выбор толщин обжимаемых элементов с учетом длины болта, высоты гайки и толщины шайб приведен в приложении А
Список изменений:	№0 от 04.03.2015 (рег. 04.03.2015) «Дата введения перенесена»

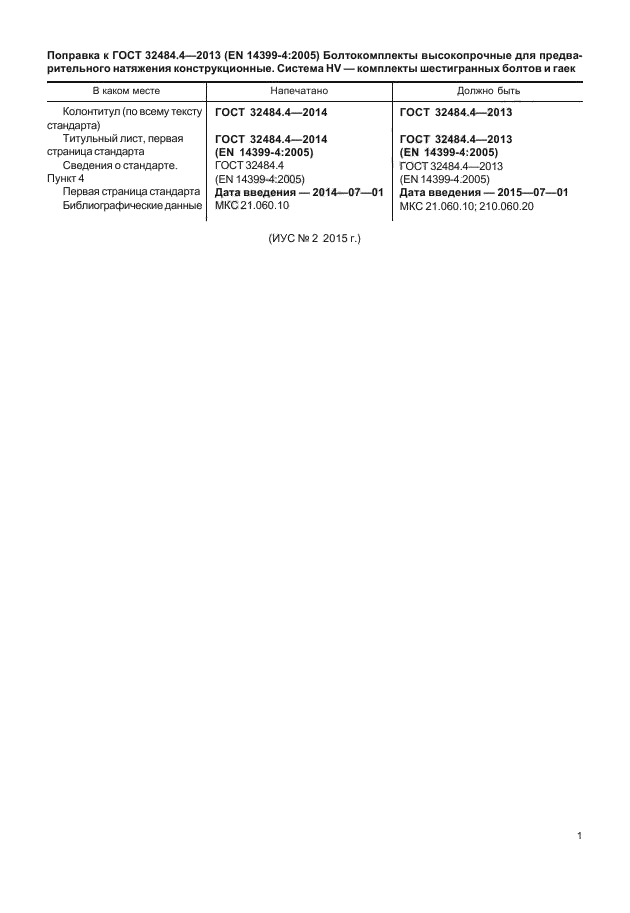

Приложение №1:	Поправка к ГОСТ 32484.4-2013
Расположен в:	Государственные стандарты Общероссийский классификатор стандартов Механические системы и устройства общего назначения Крепежные изделия Болты, винты, шпильки Гайки Классификатор государственных стандартов Машины, оборудование и инструмент Крепежные изделия общемашиностроительного применения Болты Окп Крепежные изделия общемашиностроительного применения Болты шестигранные с диаметром резьбы до 48 мм Гайки, заклепки, шайбы, штифты, шплинты

Поправка к ГОСТ 32484.4-2013
