Скачать ГОСТ 26388-84 Соединения сварные. Методы испытаний на сопротивляемость образованию холодных трещин при сварке плавлением

Дата актуализации: 01.06.2025

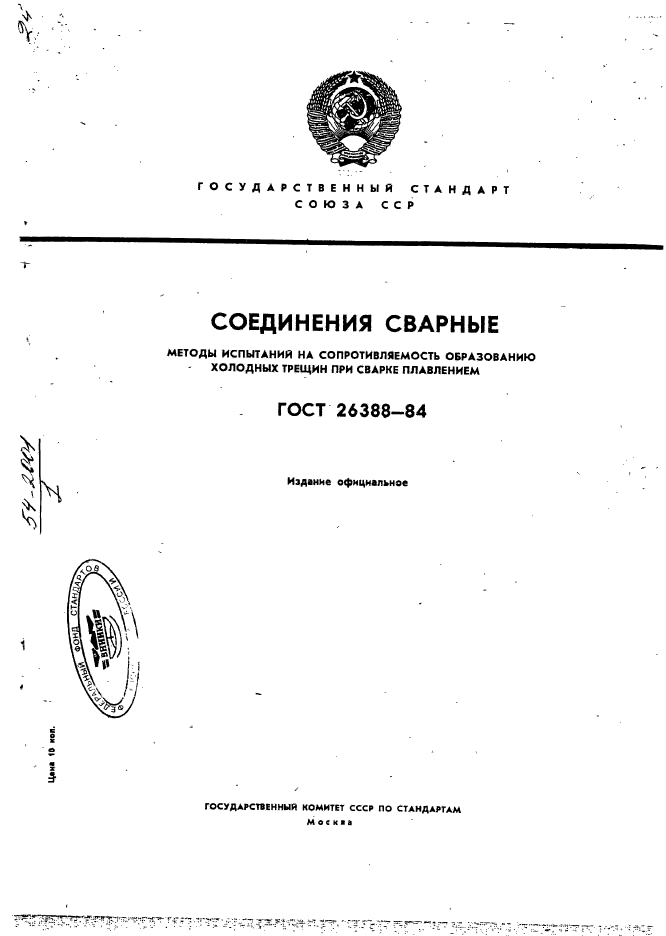

ГОСТ 26388-84

Соединения сварные. Методы испытаний на сопротивляемость образованию холодных трещин при сварке плавлением

Обозначение:	ГОСТ 26388-84
Статус:	действует только в РФ
Название рус.:	Соединения сварные. Методы испытаний на сопротивляемость образованию холодных трещин при сварке плавлением
Название англ.:	Welded joints. Test methods on resistance to cold crack formation under fusion welding
Дата актуализации текста:	06.04.2015
Дата актуализации описания:	01.07.2023
Дата издания:	25.02.1985
Дата введения:	01.01.1986
Нормативные ссылки:	ГОСТ 4782-76;ГОСТ 7855-74;ГОСТ 8050-76;ГОСТ 10157-79;ГОСТ 15533-80;ГОСТ 23338-78

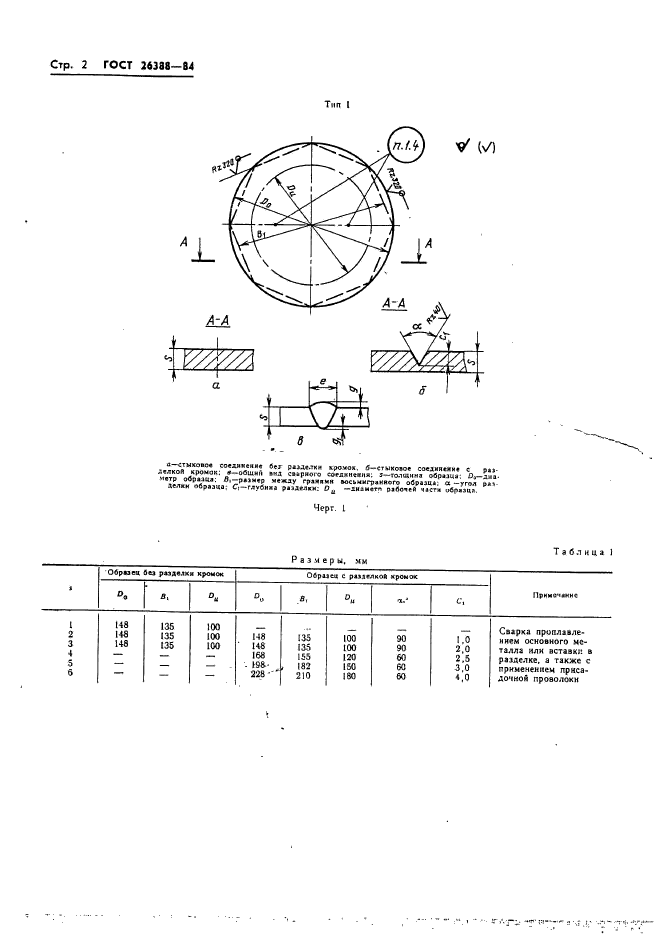

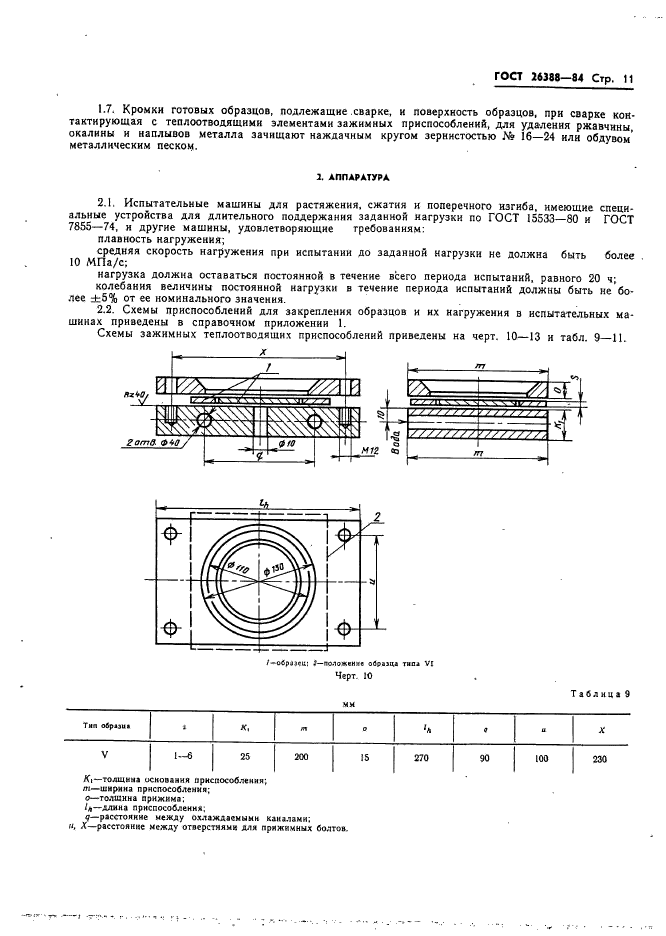

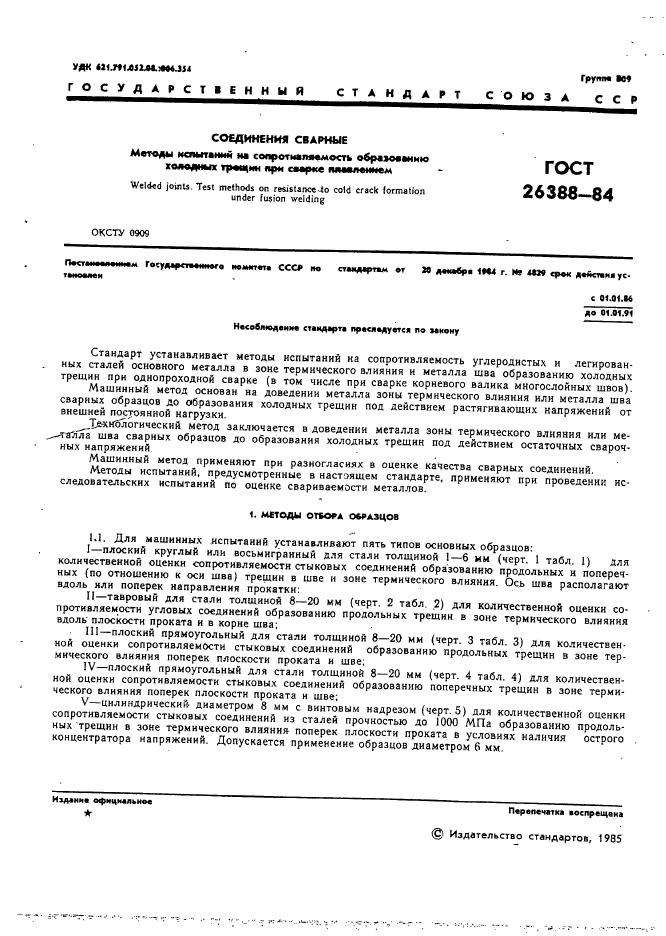

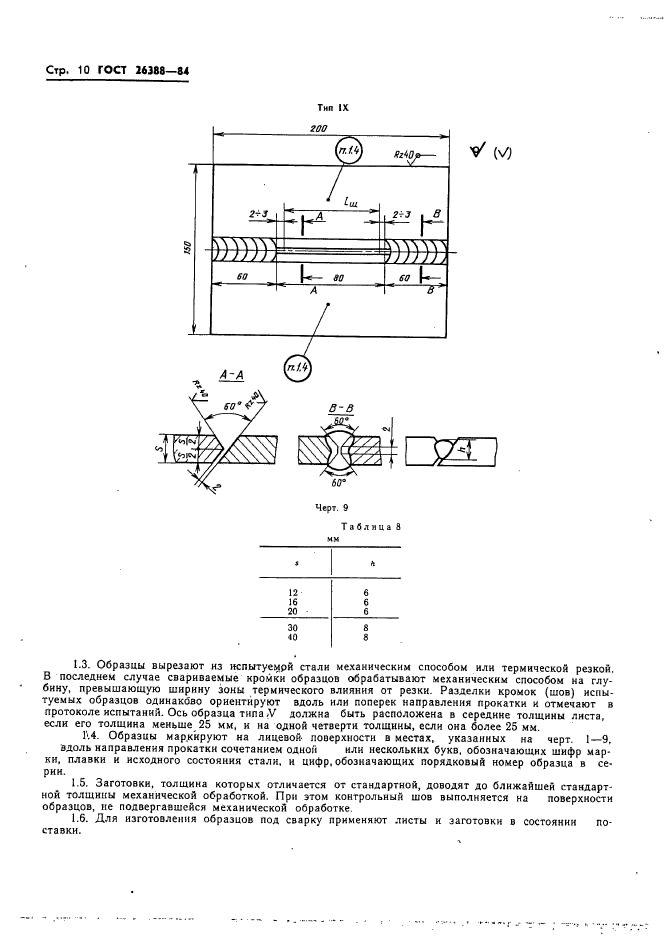

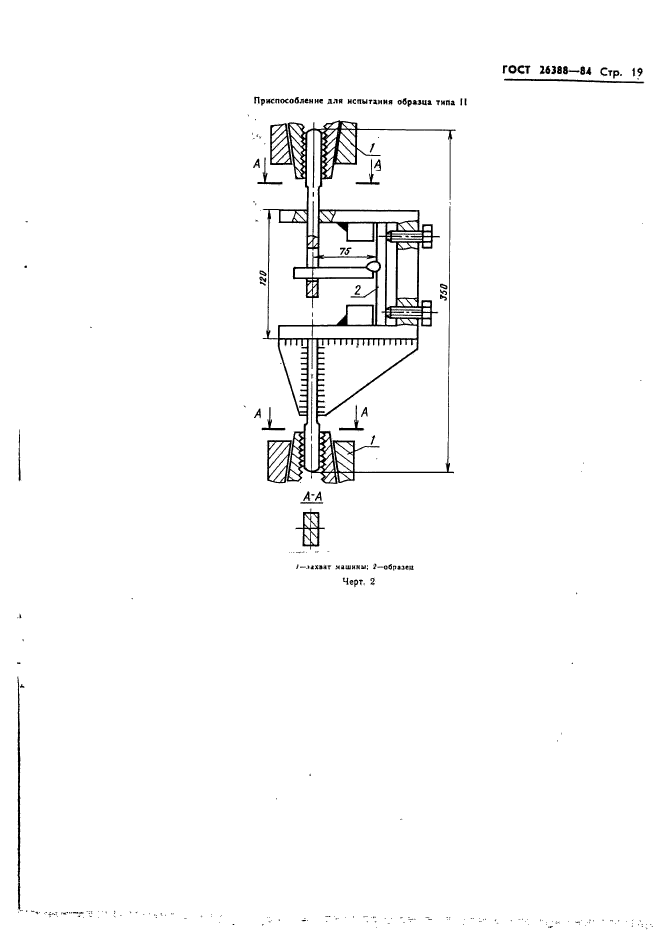

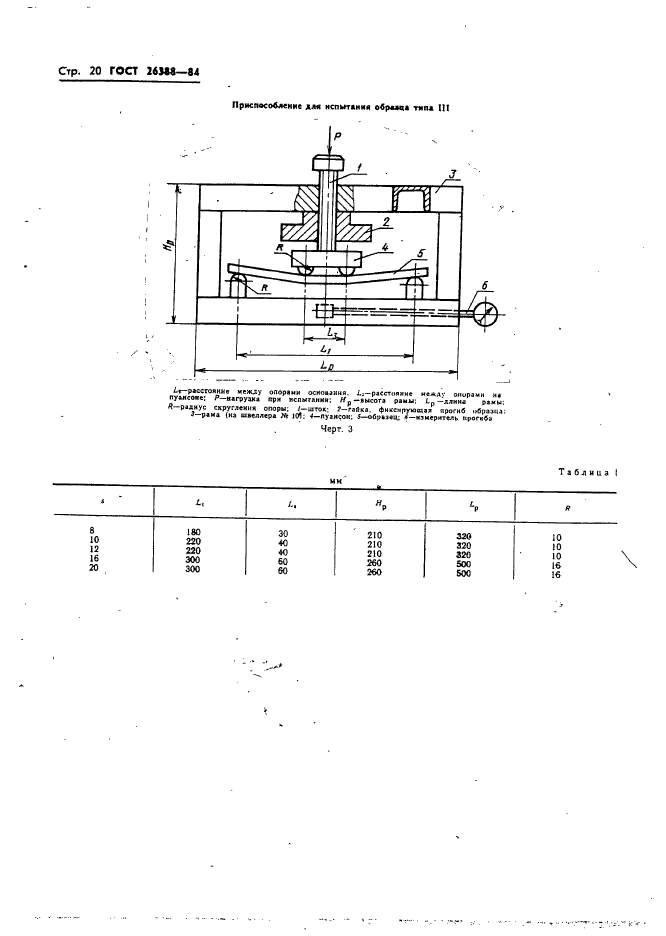

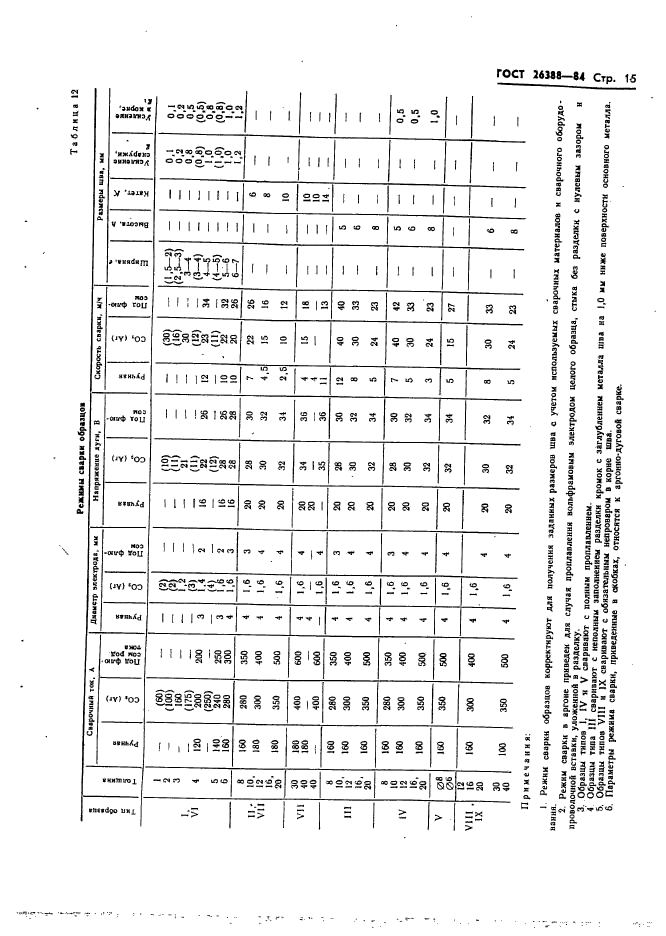

Область применения:	Стандарт устанавливает методы испытаний на сопротивляемость углеродистых и легированных сталей основного металла в зоне термического влияния и металла шва образованию холодных трещин при однопроходной сварке (в том числе при сварке корневого валика многослойных швов)
Список изменений:	№0 от 01.03.2000 (рег. 14.10.1999) «Восстановлен на территории РФ»
Расположен в:	Государственные стандарты Общероссийский классификатор стандартов Машиностроение Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Классификатор государственных стандартов Металлы и металлические изделия Общие правила и нормы по металлургии Методы испытаний. Упаковка. Маркировка
