ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ С ПЛОСКИМИ ФЛАНЦАМИ С ВПАДИНОЙ.
НА Ру 1,6 и 2,5 МПа

Конструкция и размеры.

ОСТ 26-02-2042

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ С ПЛОСКИМИ ФЛАНЦАМИ С ВПАДИНОЙ
НА Ру 1,6 и 2,5 МПа

Конструкция и размеры.

ОСТ 26-02-2042

Приказом МИНХИММАШ,а

от                                 197 г.       №                                                                 срок действия

с 01.01 1981 г.

до 01.01.1993г.

(Измененная редакция, Изм. № 2).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на штуцера из двухслойных сталей с плоскими приварными фланцами с наплавленной уплотнительной поверхностью с впадиной на условный проход Ду от 150 до 600 мм, условное давление Ру 16 и 2,5 МПа (16 и 25 кгс/см2) и температуру от минус 60 до 475°С.

(Измененная редакция, Изм. № 1).

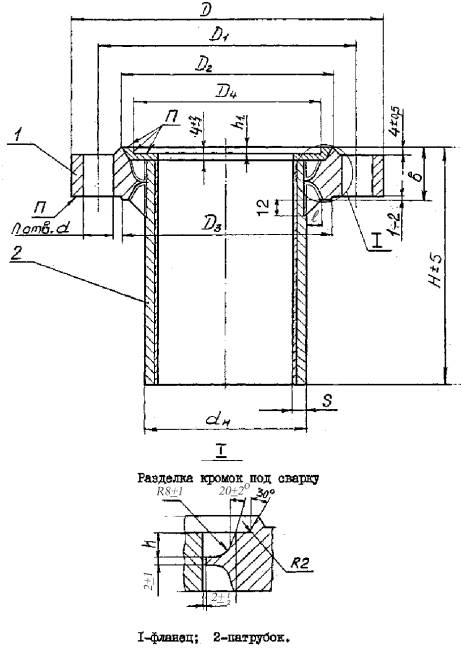

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в табл. 1-2.

3. Материал, технические требования и маркировка штуцеров по ОСТ 26-02-2053.

(Измененная редакция, Изм. № 1).

Таблица 1

Ру 1,6 МПа (16 кгс/см2)

Размеры в мм

Dу

D

D1

D2

D3

D4

DH

S

d

n

b

l, не более

H

h

h1

Масса, кг

наплавленного металла

общая

углеродистого

аустенитного

150

280

240

212

200

204

159

12

22

8

36

18+4

187

13

3

1,2

0,8

18,5

247

21,0

200

335

295

268

255

260

219

12

38

187

14

1,9

1,1

25,0

247

28,6

250

405

355

320

305

313

273

26

40

187

15

2,3

1,3

35,3

247

40,0

300

460

410

370

360

364

325

208

4

2,7

1,7

44,0

268

49,6

350

520

470

430

420

422

377

16

42

208

16

3,2

2,3

54,0

268

60,4

400

580

525

482

470

474

426

30

48

238

19

4

4,0

2,6

72,2

298



79,6

450

640

585

532

530

524

480

16

20

50

258

20

5,2

3,4

98,5

318

109,7

500

710

650

585

590

576

530

33

56

22+4

258

23

6,6

4,4

124,0

318

136,0

600

840

770

685

700

678

630

39

58

260

5

8,5

6,2

156,0

330

173,0

Примечание. К табл. 1-2. Ду 450 мм применять только для люка.

(Измененная редакция, Изм. № 1).

Таблица 2

Ру 2,5 МПа (25 кгс/см2)

Размеры в мм

Dу

D

D1

D2

D3

D4

DH

S

d

n

b

l, не более

H

h

h1

Масса, кг

наплавленного металла

общая

углеродистого

аустенитного

150

300

250

212

200

204

159

12

26

8

38

18+4

187

14

3

1,5

1,0

21,4

247

24,0

200

360

310

278

260

260

219

12

40

187

15

2,0

3,0

29,2

247

32,8

250

425

370

335

315

313

273

30

42

187

16

2,5

1,7

38,6

247

43,3

300

485

430

390

375

364

325

16

45

208

17

4

2,8

2,2

50,4

268

56,0

350

550

490

450

430

422

377

33

50

238

20

3,8

2,7

70,0

298

76,3

400

610

550

505

490

474

426

53

22+4

258

21

4,5

3,2

88,3

318

95,6

450

660

600

555

540

524

480

16

20

60

278

25

6,0

3,7

118,6

338

129,5

500

730

660

615

590

576

530

39



63

278

26

6,8

4,6

146,0

338

158,3

(Измененная редакция, Изм. № 1).

Пример условного обозначения штуцера Ду 150 мм на Ру 2,5 МПа, Н=187 мм, патрубок из стали ВСтЗсп + 12Х18Н10Т, фланец из стали 20К:

Штуцер 150-2,5-187-1б-2 ОСТ 26-02-2042

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Министерством химического и нефтяного машиностроения СССР от 16.07.1979 г.

2. РАЗРАБОТЧИКИ: А.Ю. Пролесковский, М.И. Байбакова

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8138505 от 11.09.1979

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта, подпункта, перечисления, приложения

ОСТ 26-02-2053-79

3

(Измененная редакция, Изм. № 2).
